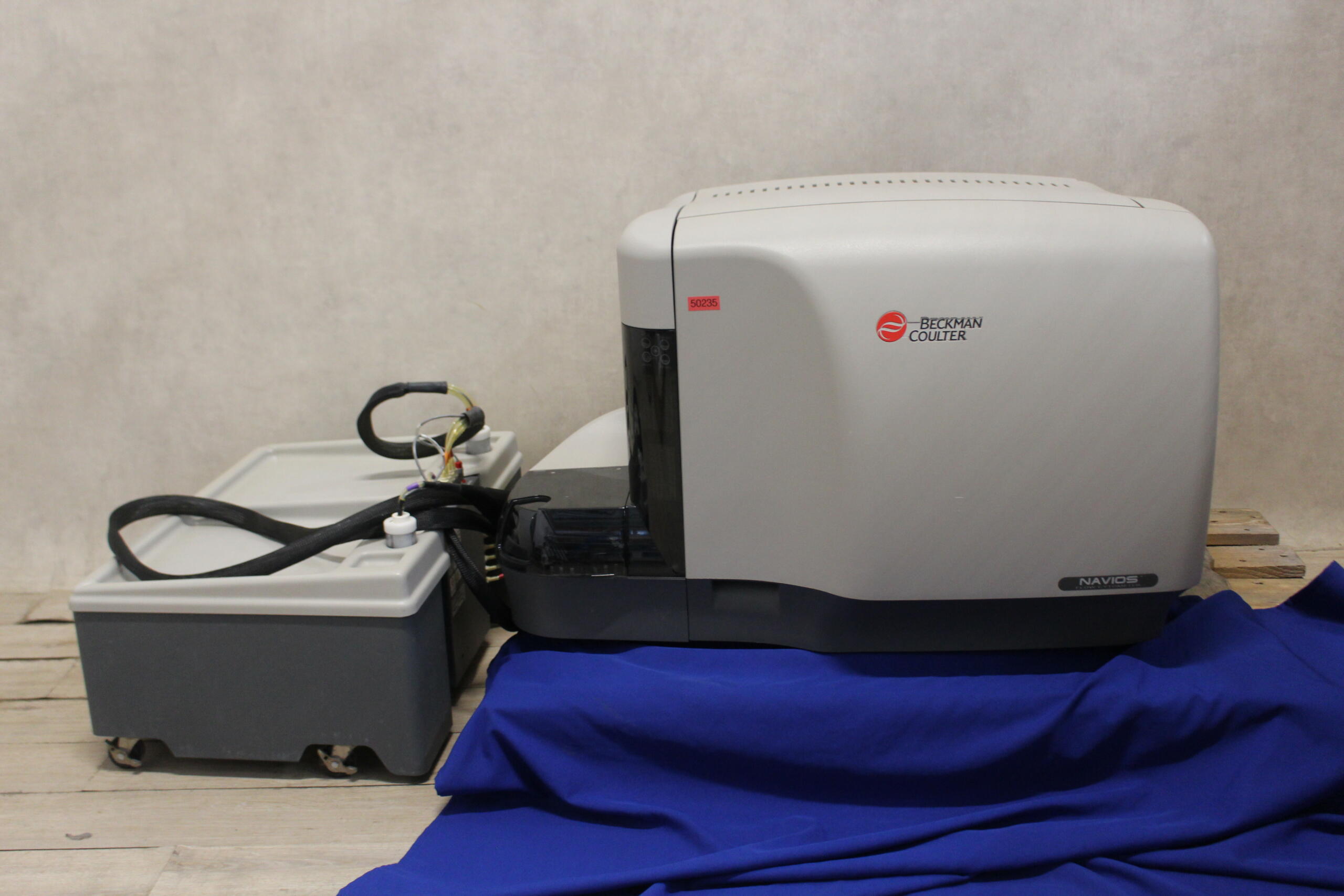

Beckman Coulter Navios Flow Cytometer

Lasers:

Blauwe vaste-stof: 488 nm, 55 mW, softwaregestuurd

Rode vaste-stofdiode: 638 nm, 50 mW, softwaregestuurd

Violet vaste-stof: 405 nm, 80 mW, softwaregestuurd

Straalvormende optica: Kruiscilindrische lenzen van 10 mm bij 80 mm.

Grootte van de blauwe laserstraal: Een elliptische vlek van 10 μm hoog en 84 μm breed

Grootte van de rode laserstraal: Een elliptische vlek van 9,6 μm hoog en 72 μm breed.

Grootte van de violette laserstraal: Een elliptische vlek van 8,9 μm hoog en 70 μm breed.

Laserstraalscheiding: De laserstralen zijn 125 μm (±12,5 μm) uit elkaar geplaatst.

Flowcel: BioSense 150 μm x 460 rechthoekig kanaal met een geïntegreerde lens, gemonteerd met een verticaal (opwaarts) stromingspad.

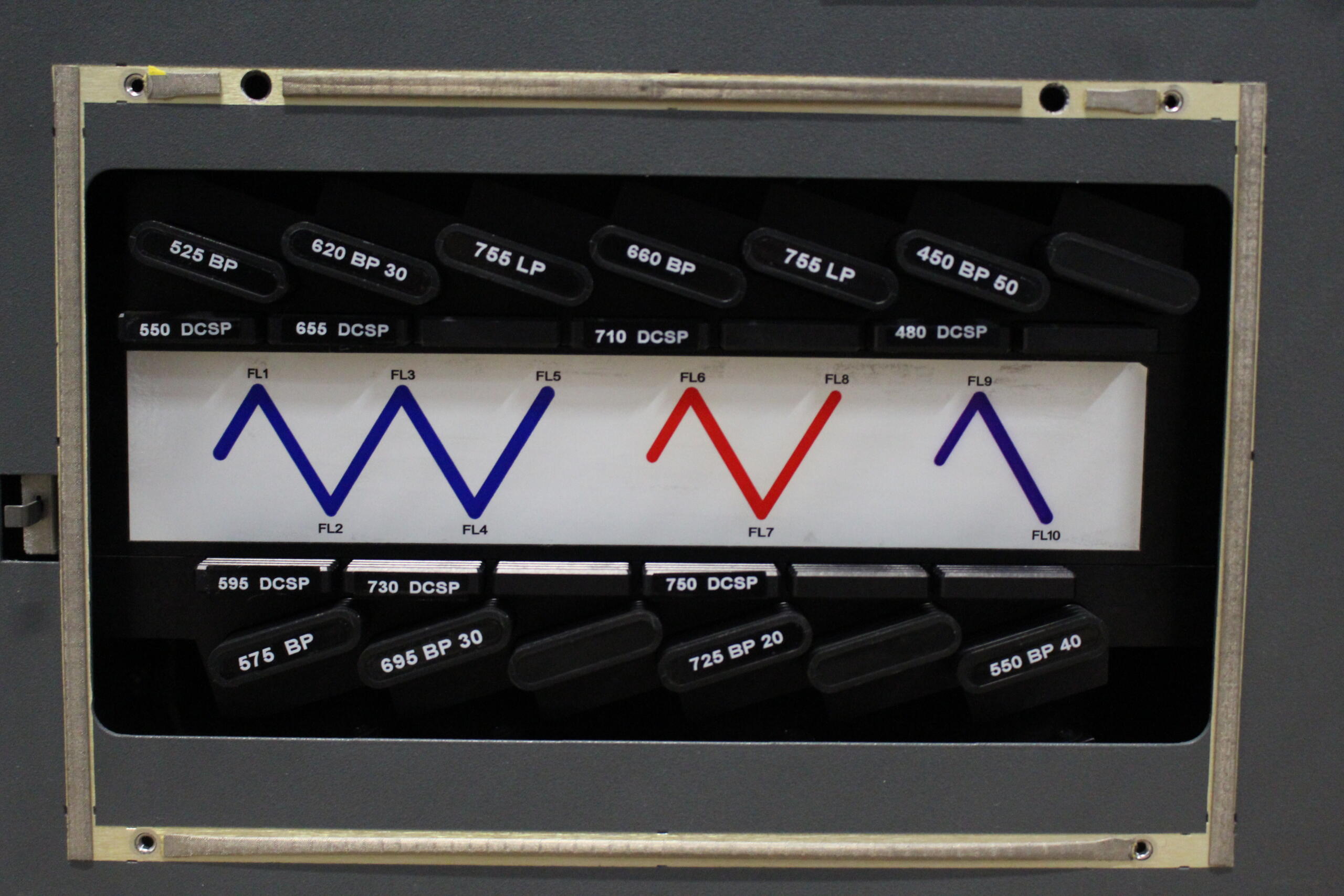

Detectorfilters: Zie afbeelding

Sensoren:

De FS-sensor en de SS-sensor zijn fotodiodes.

De FL-sensoren zijn fotomultiplicatorbuizen (PMT’s) met een spectraalbereik van 200 nm tot 800 nm.

Stroomsnelheden: Er wordt continu druk uitgeoefend op de monsterbuis op basis van door de gebruiker geselecteerde stroomsnelheden: Laag (10 µl/min), Gemiddeld (30 µl/min) en Hoog (60 µl/min).

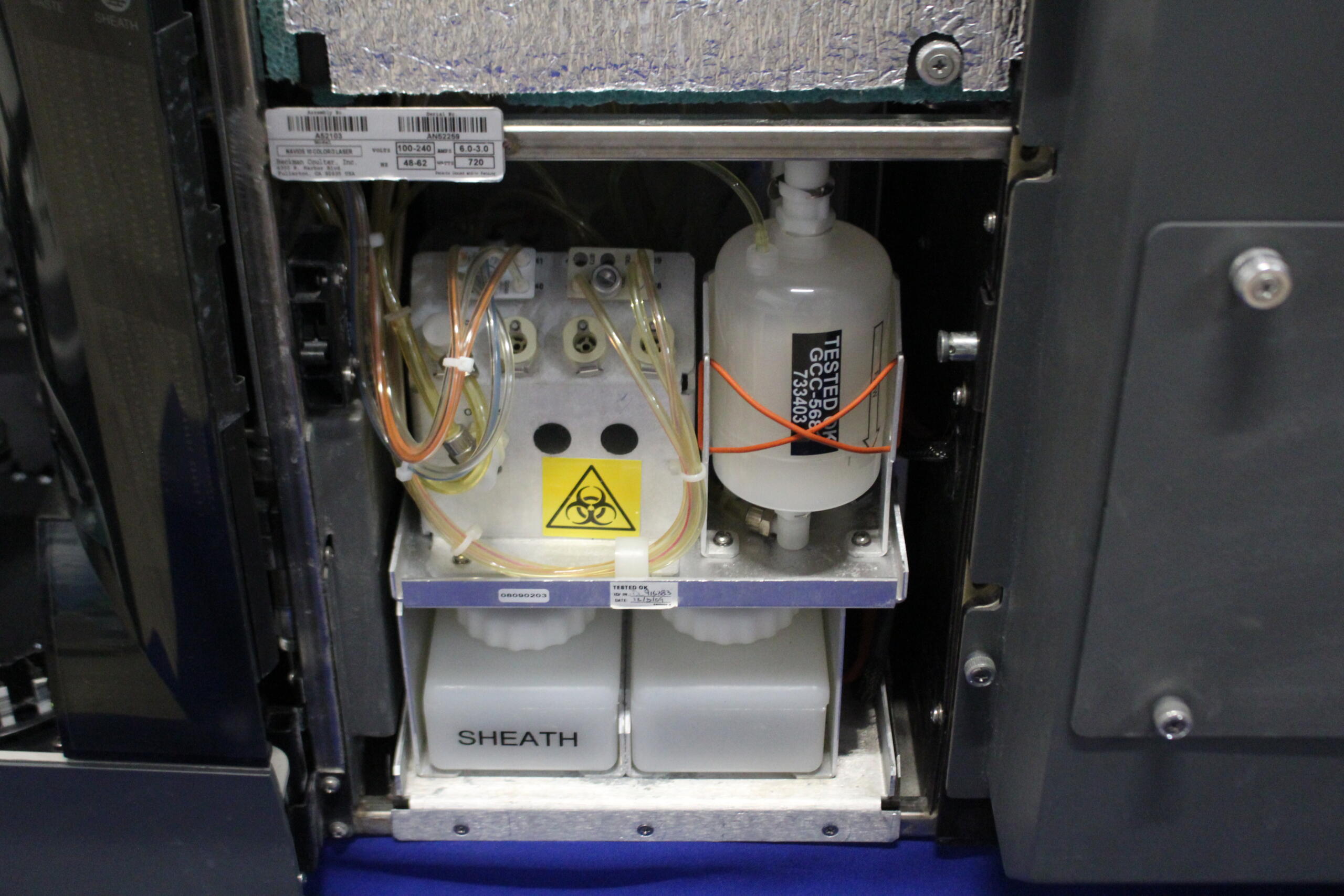

Schachtverbruik: 780 ml/u

Prestaties: Carry-over: < 0,1%, dood volume slechts 2 µl bij gebruik van Beckman Coulter 12 x 75 mm polypropyleen buis en verstelbare probe.

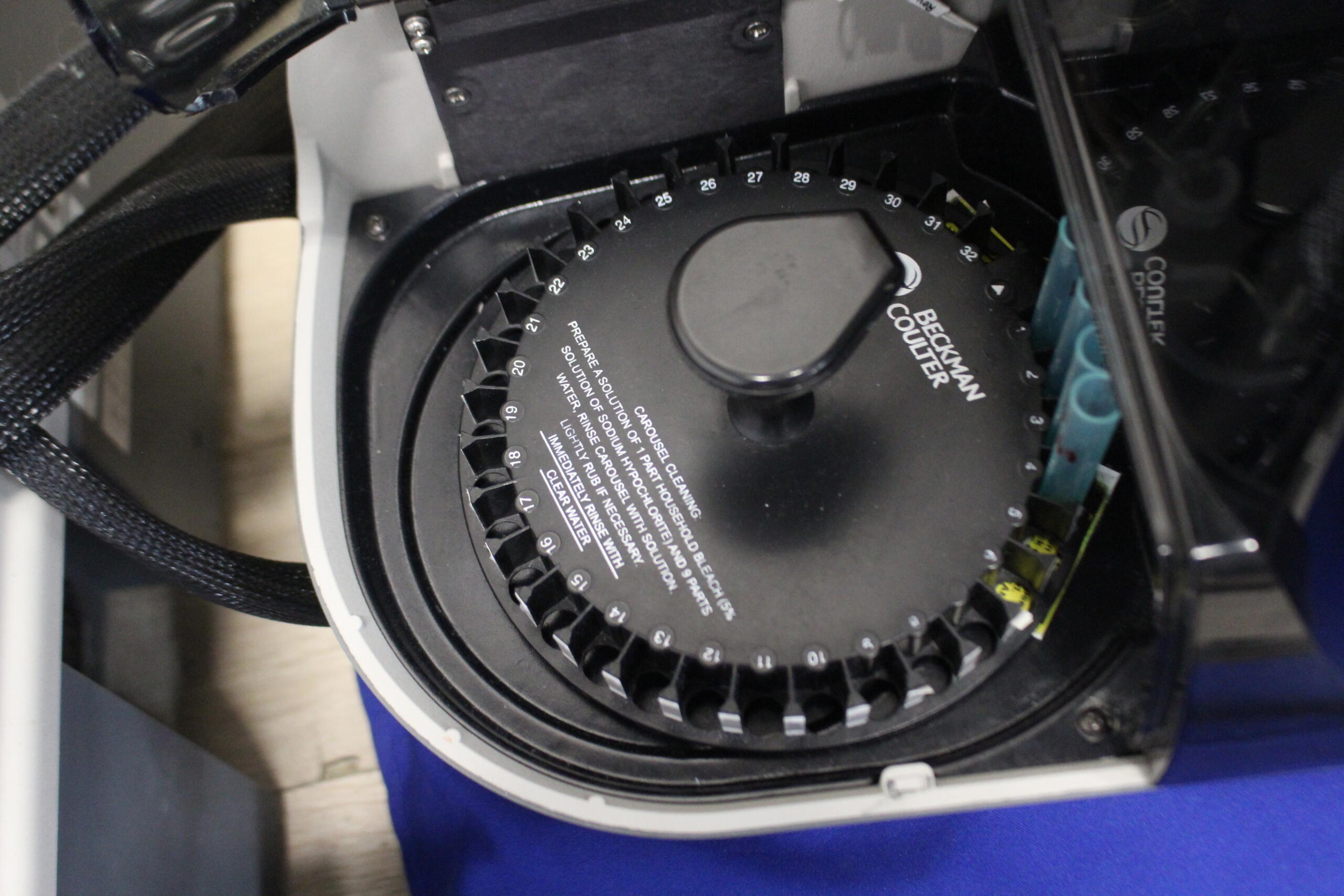

Acquisitiemodi: Multi Carousel Loader (MCL) voor 32 buizen, bemonsteringsmodus voor één buis, geautomatiseerde werklijstregistratie, handmatige werklijstmodus.

Doorvoer: 10.000 normale leukocyten = 82 buizen/uur.

Scatterresolutie: Lost deeltjes van 0,4 micron op uit achtergrondruis met behulp van Forward Scatter. Maximale detectie tot 40 micron

Fluorescentiegevoeligheid: FITC < 107 MESF, PE < 64 MESF, PC5 < 13 MESF

Acquisitiesnelheid: 25.000 gebeurtenissen per seconde, 90% opbrengst

Afmetingen cytometer (BxHxD): 950 x 610 x 730 mm

Gewicht cytometer: 104 kg

Afmetingen voorraadwagen (BxHxD): 724 x 298 x 495 mm

Gewicht voorraadwagen: 30 kg

PC en software inbegrepen.
