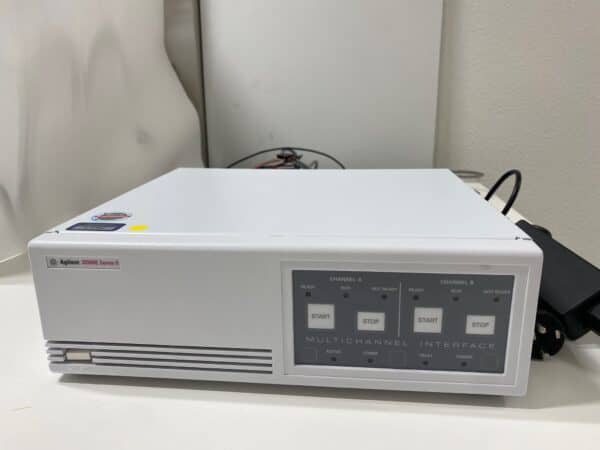

Agilent 35900E Series II Dual Channel Interface

Beschrijving: De Agilent 35900E Series II Dual Channel Interface (35900E Series II) is een dual-channel, run-buffered interface die analytische instrumenten verbindt met Agilent datasystemen. Het zet het analoge signaal van analytische instrumenten om in digitale gegevens en verzendt het naar de hostcomputer voor verdere verwerking. De 35900E Series II is bedoeld voor gebruik met zowel Agilent als niet-Agilent vervaardigde laboratoriuminstrumenten met een tweedimensionale analoge uitgang. Dual Channel of Single Channel-functionaliteit: Bij gebruik met twee kanalen biedt de Agilent 35900E twee kanalen voor data-acquisitie naar een enkel apparaat. In deze modus wordt de Agilent 35900E geconfigureerd als onderdeel van een enkel instrument. Het kan communiceren met andere apparaten met Start-, Stop- en Gereed-uitgangen. Een tweekanaalsconfiguratie heeft een gemeenschappelijke start/stop-knoppenset, een gemeenschappelijke APG Remote-bus en twee sets digitale I/O-poorten. In de enkelkanaalsmodus werkt de Agilent 35900E als twee onafhankelijke enkelkanaalsinterfaces, waarbij elk kanaal normaal gesproken wordt toegewezen aan een ander instrument. In de configuratie met één kanaal heeft elk kanaal onafhankelijke start/stop-knoppen, een APG Remote-bus, 8 TTL I/O-pinstatussen en een A/D-converter voor een enkel analoog signaal.

Functies:

– Gegevensbuffering

– Twee onafhankelijke analoog-naar-digitaal (A/D) converters, of dual channel synchroon

– Realtime controle

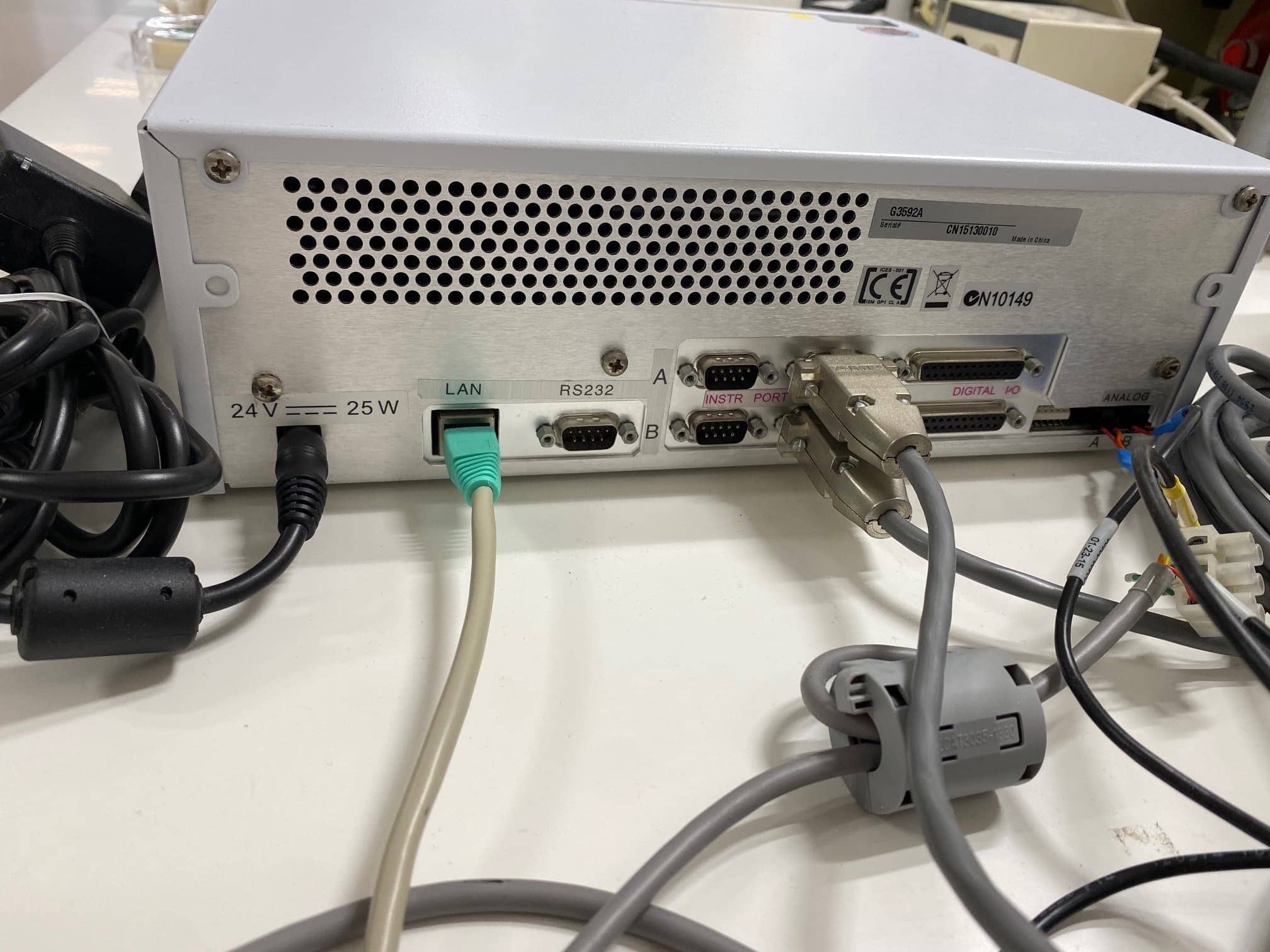

– Instrumentbesturingspoorten

– Hostcommunicatie

– Indicatoren op het voorpaneel die de runstatus, interface-activiteit, enz.

Specificaties:

– Analoog dynamisch bereik: >140 dB (<2Hz) typisch

– Ingangssignaalbereik: 18 mV tot +1,0 Volt

– Ingangsruis: 40 nV RMS typisch (max. 150 nV RMS) 15 Hz bandbreedte

– Resolutie: 24 bit

– Common-mode afwijzing: 140 dB min., dc tot 100Hz

– Data-acquisitiesnelheid: 0,1 tot 100 Hz

– Monotoniciteit: 24 bits, 0,004% FS typisch

– Vermogen: 115/230 VAC 50-60 Hz 135 Watt

– Afmetingen (H x D x B): 104 x 285 x 325 mm
