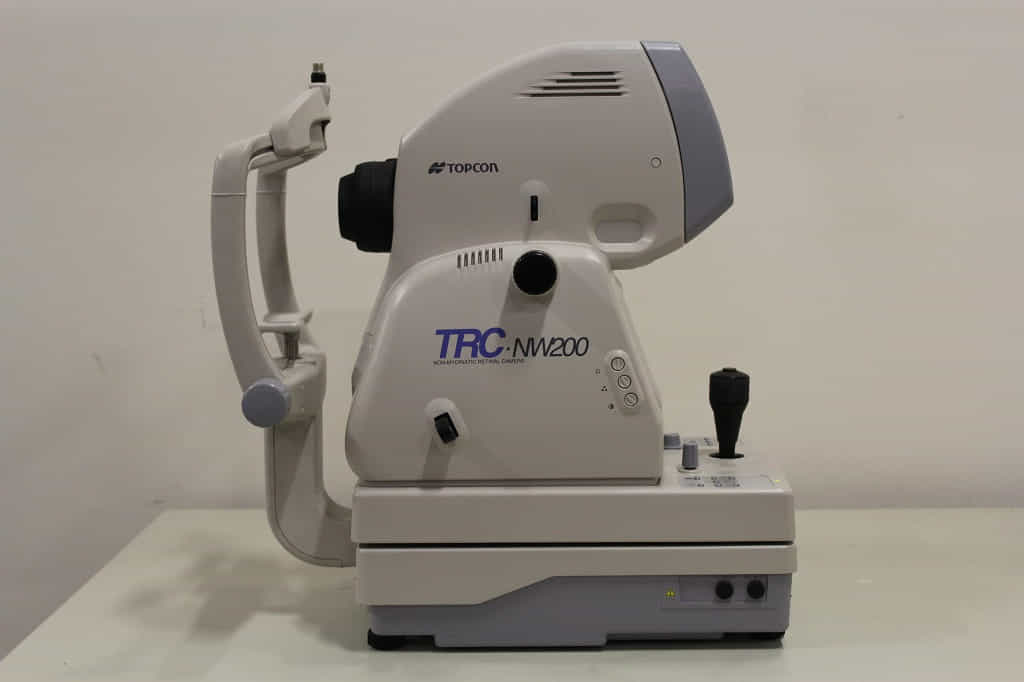

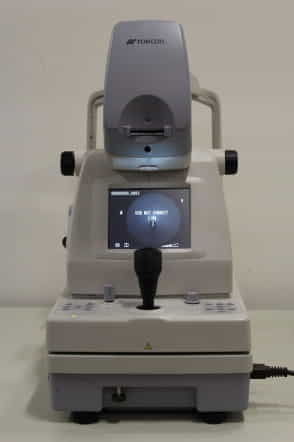

Topcon TRC-NW200 Niet-Mydriatische Netvliescamera

Infrarood licht wordt uitgezonden door het optisch systeem voor optische waarneming. Door dit infraroodlicht te gebruiken, wordt de oogkamer van de patiënt verlicht. Het beeld dat wordt ontvangen door de ingebouwde CCD-observatiecamera, wordt op de monitor weergegeven en de inspecteur kan de grond van het oog waarnemen. Na het aanpassen van de fotografiepositie en focus, wordt een zichtbaar licht uitgezonden door het optische systeem voor fotografiebelichting door de fotografieschakelaar van de instrumentbehuizing te bedienen. Het beeld dat wordt ontvangen door de CCD-camera wordt opgenomen op de geheugenkaart, een commerciële computer en een extern opnameapparaat. Wanneer de digitale zoomfunctie is ingesteld, wordt de verlichtingsopening automatisch gewijzigd en wordt de gefotografeerde cornealdiameter gewijzigd. Terwijl het infraroodfilter wordt verwijderd uit het optisch systeem van optische waarneming, is kleurenfotografie mogelijk.

Beeldhoek: 45 °, digitale zoom is mogelijk. (X 2 / x 4)

Werkbereik: 40,7 mm

Minimale pupildiameter: φ4.0mm of meer wanneer 45 ° is ingesteld. φ3.7mm of meer wanneer de digitale zoomfunctie is ingesteld.

Dioptriecompensatiebereik: Geen compensatielens -13D ~ + 12D, met (-) compensatielens -12D ~ -33D, met (+) compensatielens + 9D ~ + 40D

Fixatiedoel: Middelpunt 4 vaste punten, Neus 1 vast punt, Oor 1 vast punt, Automatische detectie van rechts-en-links beweging

Basisbeweging: grof heen en weer 46 mm, rechts-links 100 mm, fijn heen en terug en rechts-links 16 mm per stuk, verticaal: 30 mm

Kinsteun beweging: verticaal 60 mm

Afmetingen (B x D x H): 272 × 505 × 530 mm

Gewicht: 24kg
